Как выбрать материнскую плату для ПК

Материнская плата — основа, на которой строится весь компьютер. Часто на ней экономят, чтобы больше денег вложить в покупку процессора или видеокарты, но это не самая лучшая идея: дешевая материнская плата урежет производительность видеокарты, оперативной памяти и не даст разогнать процессор. Вот как выбирать правильно.

Размер имеет значение

Материнские платы для процессоров Intel и AMD выпускаются в пяти размерах.

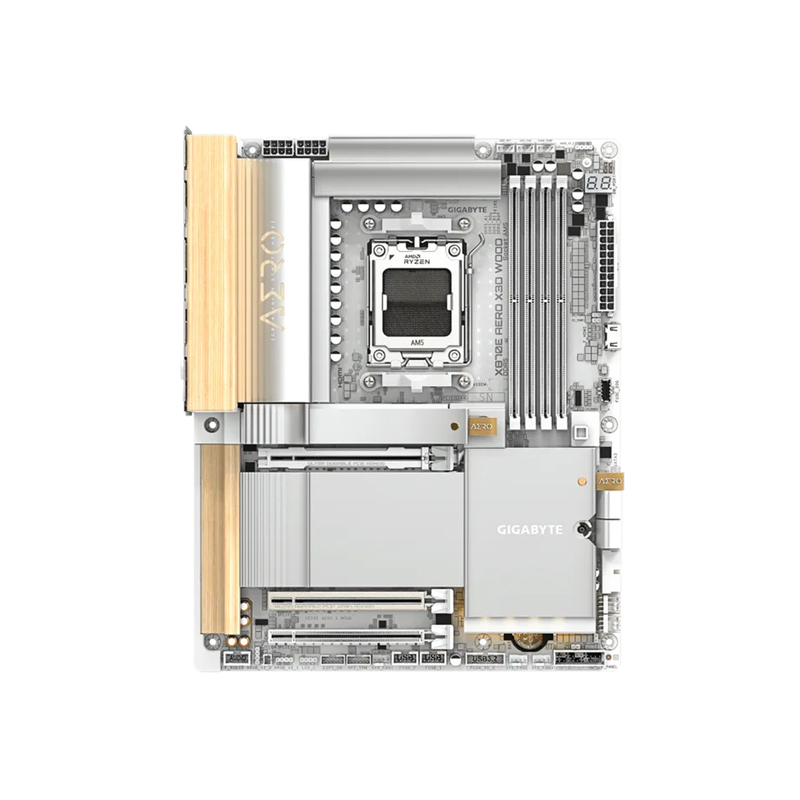

XL-ATX — 34,5 × 26,2 см. Самые большие материнские платы, стоят в полтора-два раза дороже, чем следующие по размеру модели E-ATX. Зато техническое оснащение у них мощное: может быть три-четыре разъема для видеокарт, до восьми слотов под оперативную память, больше пяти слотов M.2 и крупные радиаторы для охлаждения компонентов платы.

Такой вариант подойдет энтузиастам, тем, кто планирует разгонять процессор и оперативную память. Без большой платы не обойтись, если нужно поставить сразу две видеокарты или использовать больше 64 ГБ оперативной памяти для работы с кодом или графикой. Для домашнего компьютера возможности таких материнских плат избыточны.

E-ATX — 30,5 × 33 см. По количеству слотов и возможностям похожи на XL-ATX, только слотов оперативной памяти обычно меньше — до четырех штук. Бывают модели с восемью слотами, но они встречаются реже.

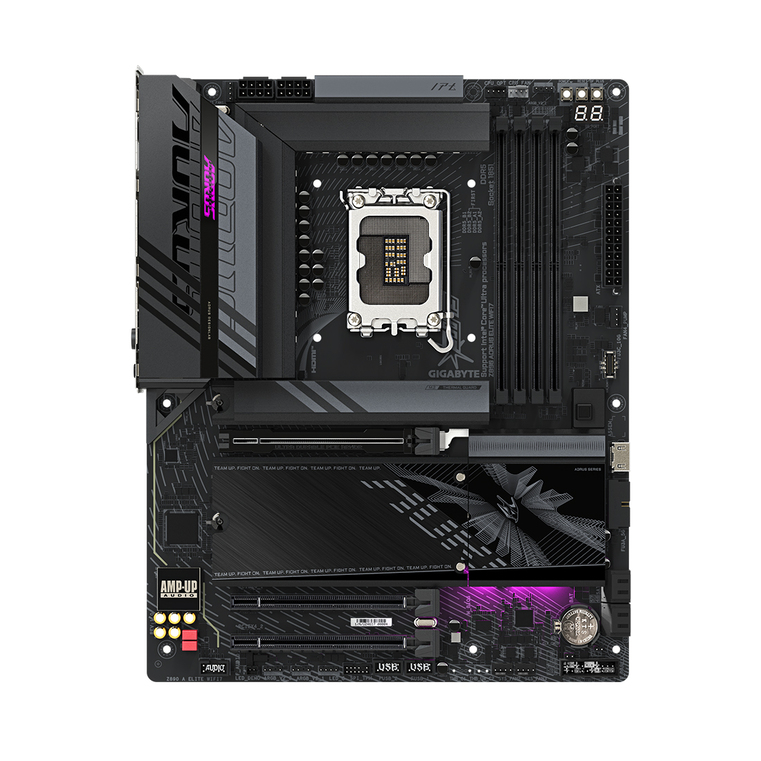

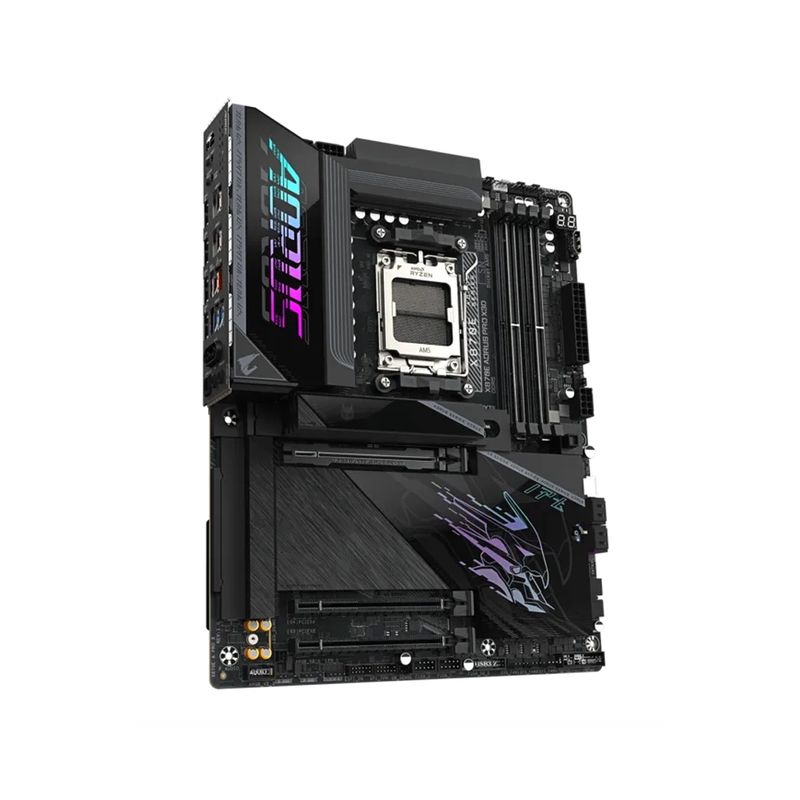

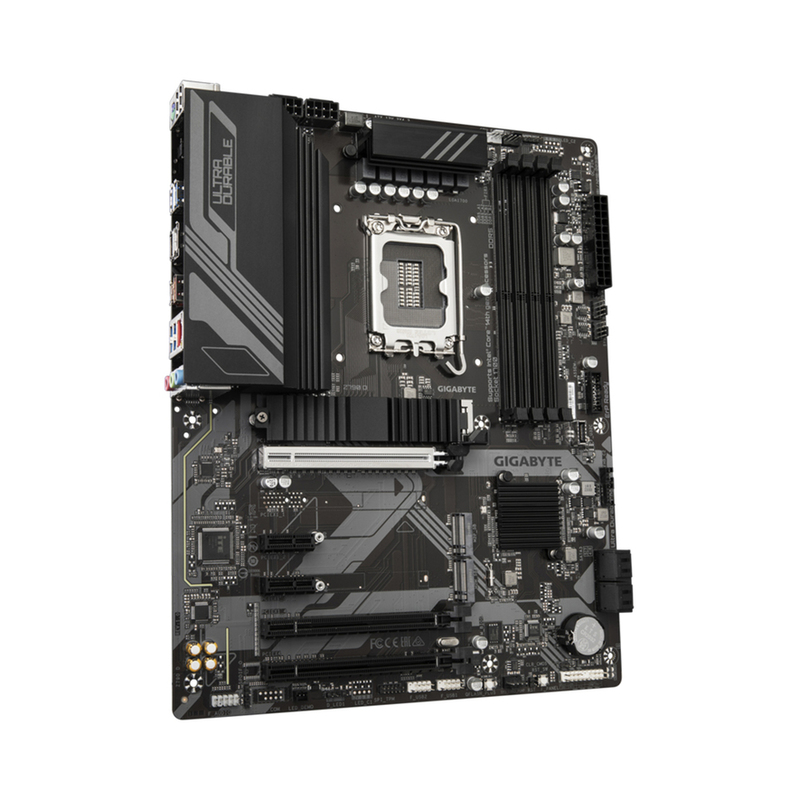

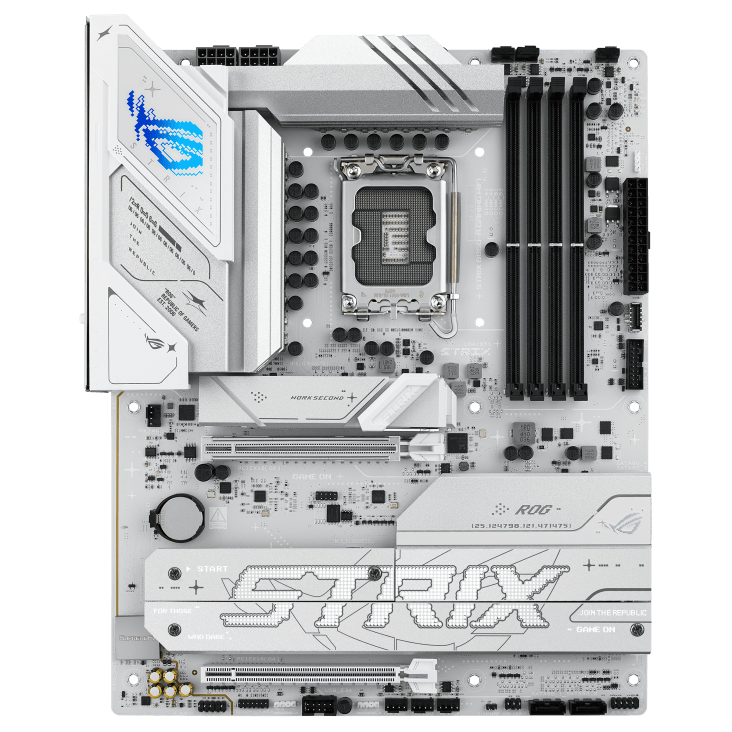

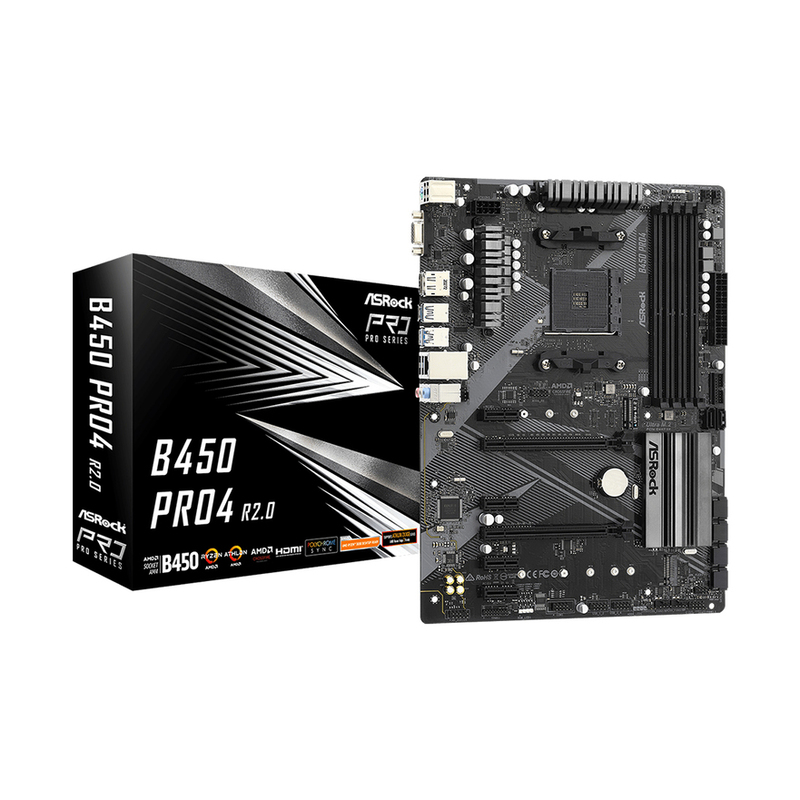

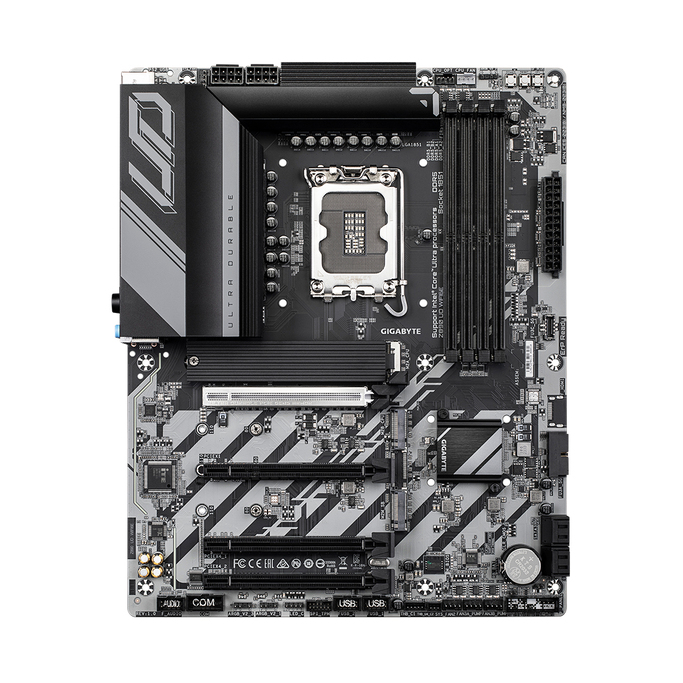

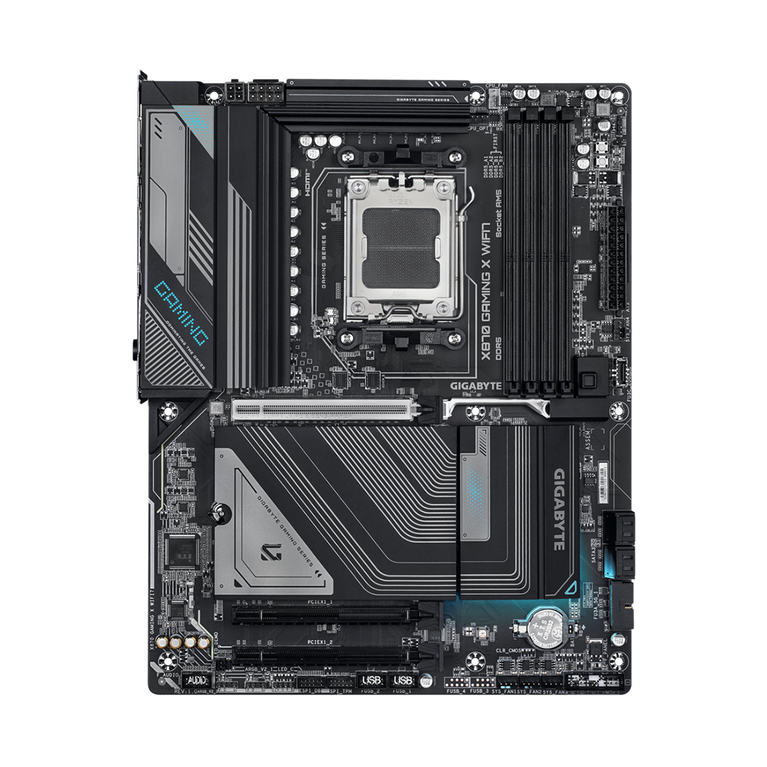

ATX — 30,5 × 24,4 см. Наиболее распространенный вариант материнских плат для домашних и офисных компьютеров. Обычно имеет до четырех слотов для ОЗУ, до пяти разъемов M.2 для SSD и до трех PCI-E x16 для установки видеокарт.

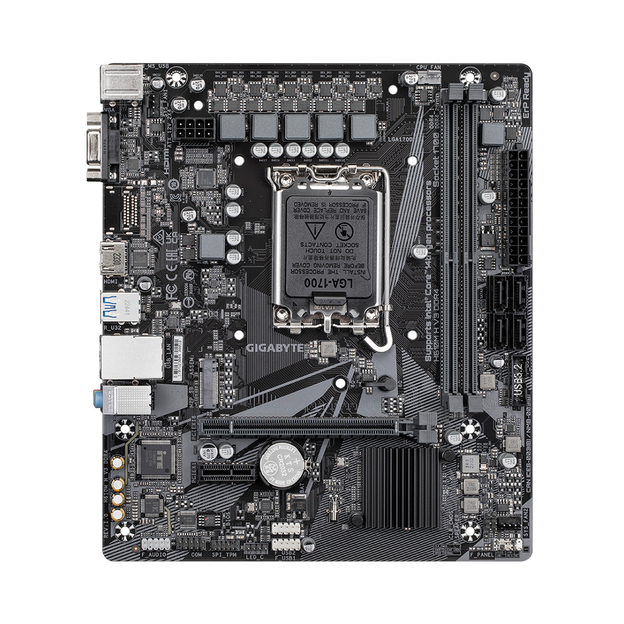

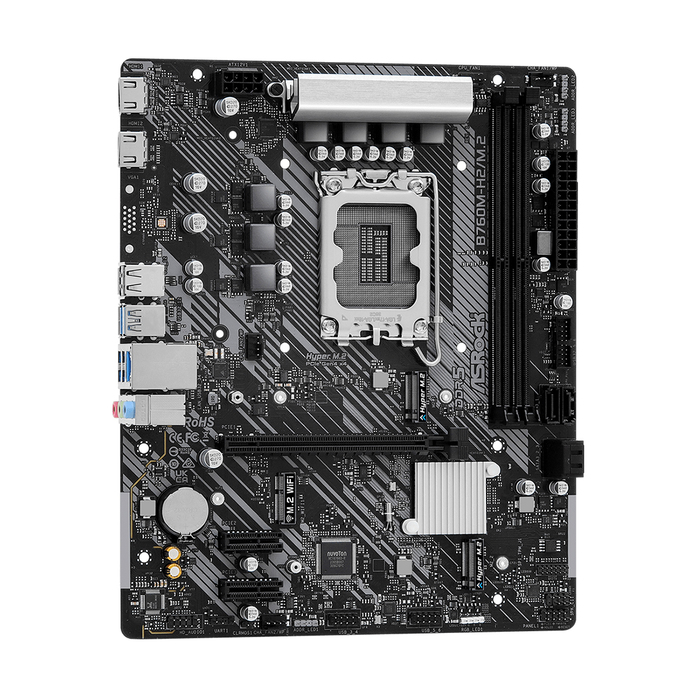

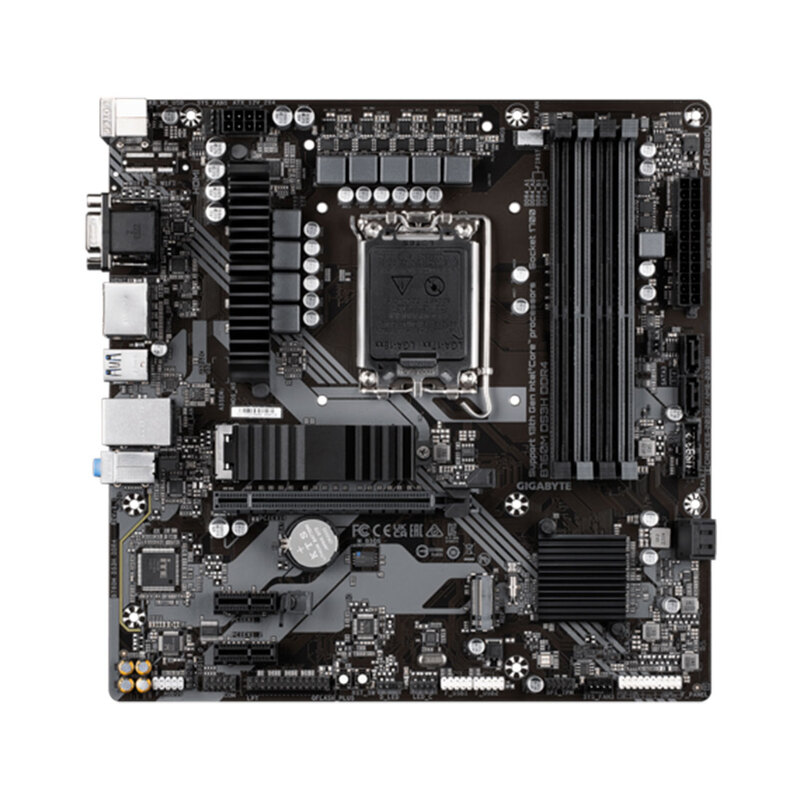

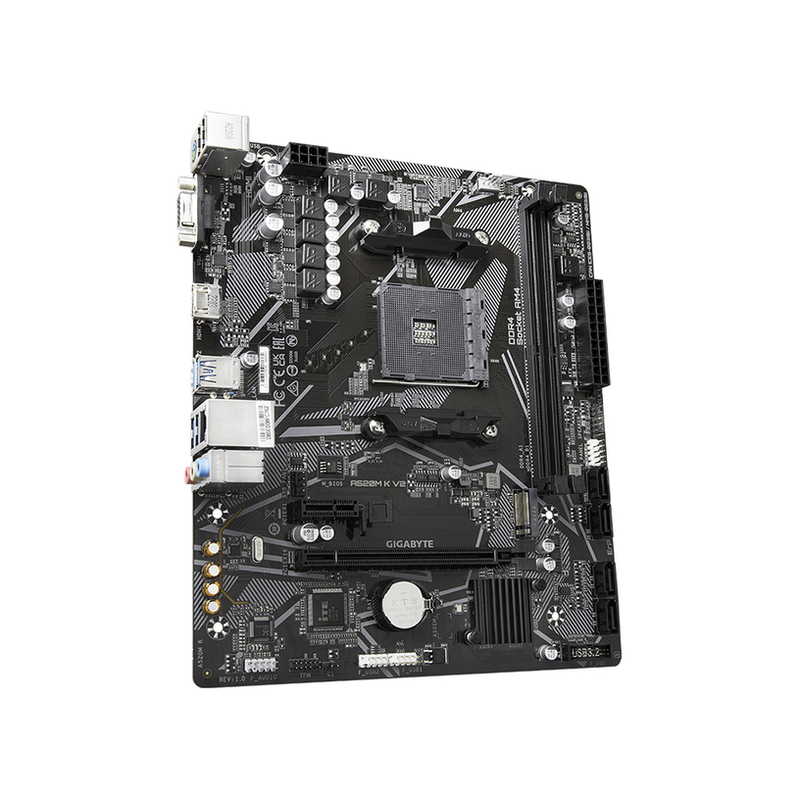

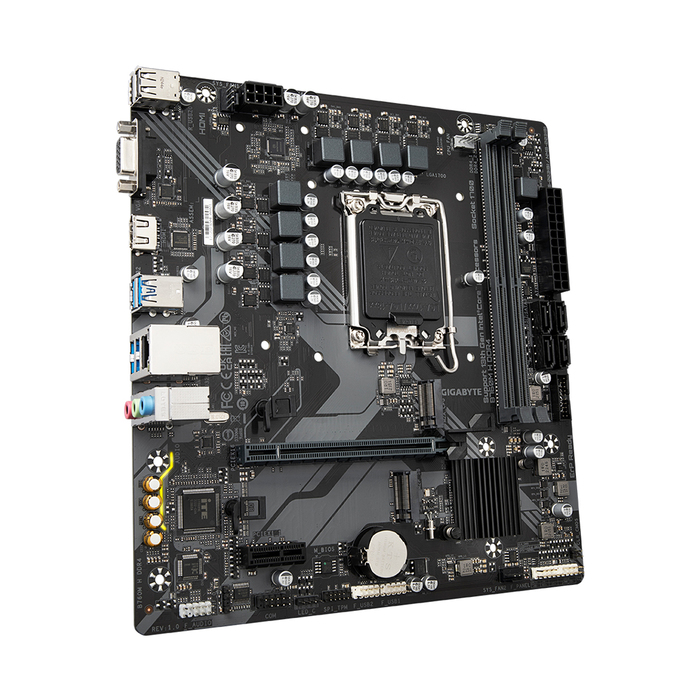

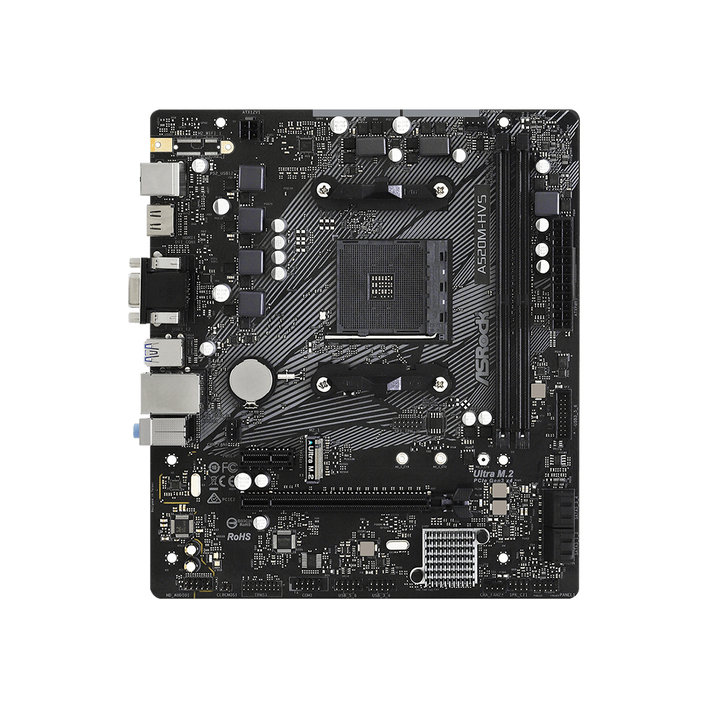

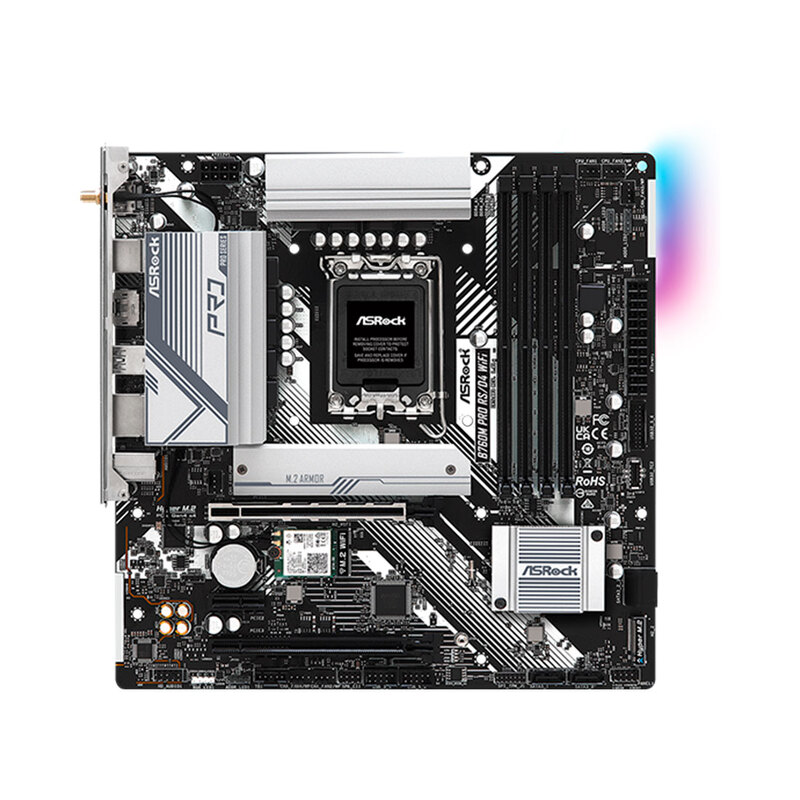

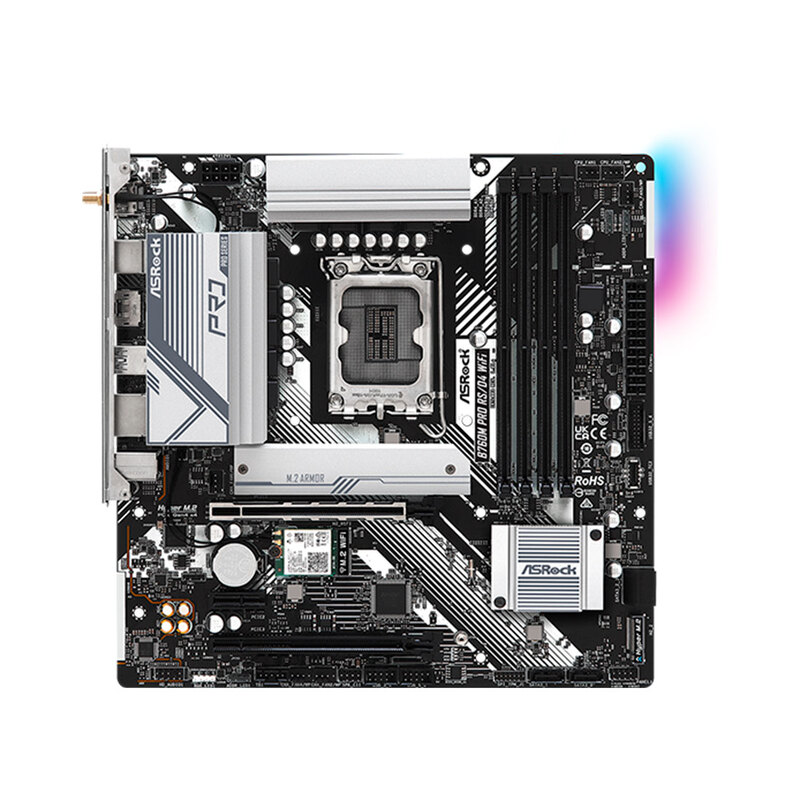

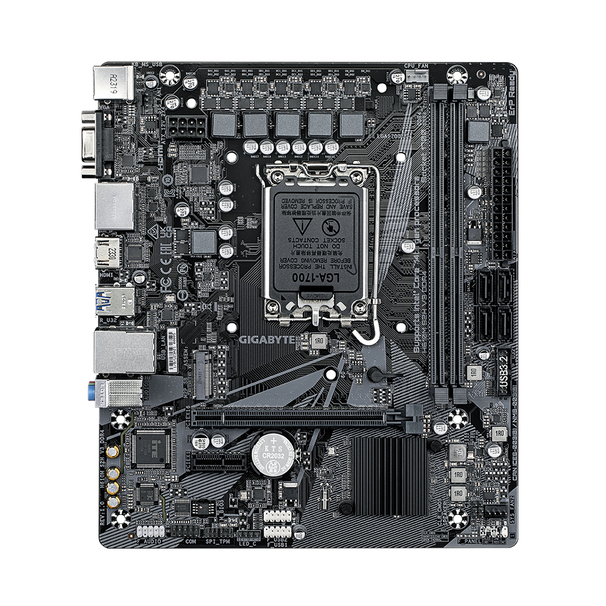

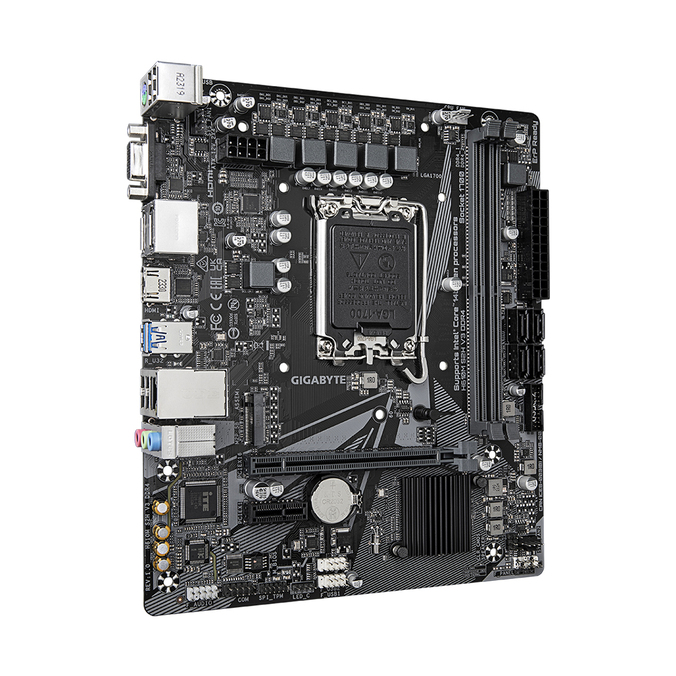

Micro-ATX, или mATX, — 24,4 × 24,4 см. Компактная материнская плата для сборки небольших ПК размером с PlayStation 5, которые можно поставить прямо на рабочий стол. Из-за размеров на плате помещается максимум четыре слота для оперативной памяти, два-три разъема M.2 для SSD и один PCI-E для видеокарт — в редких случаях их может быть два.

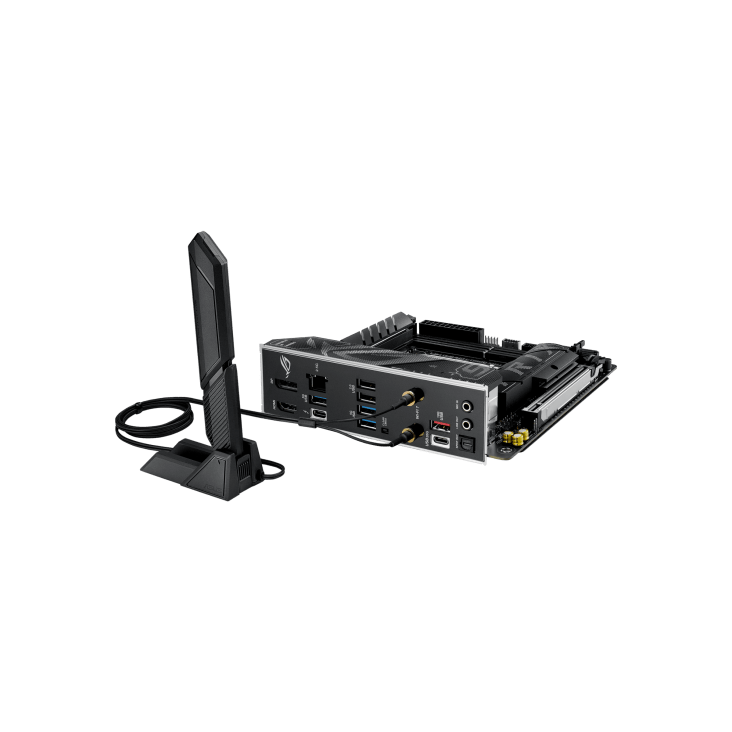

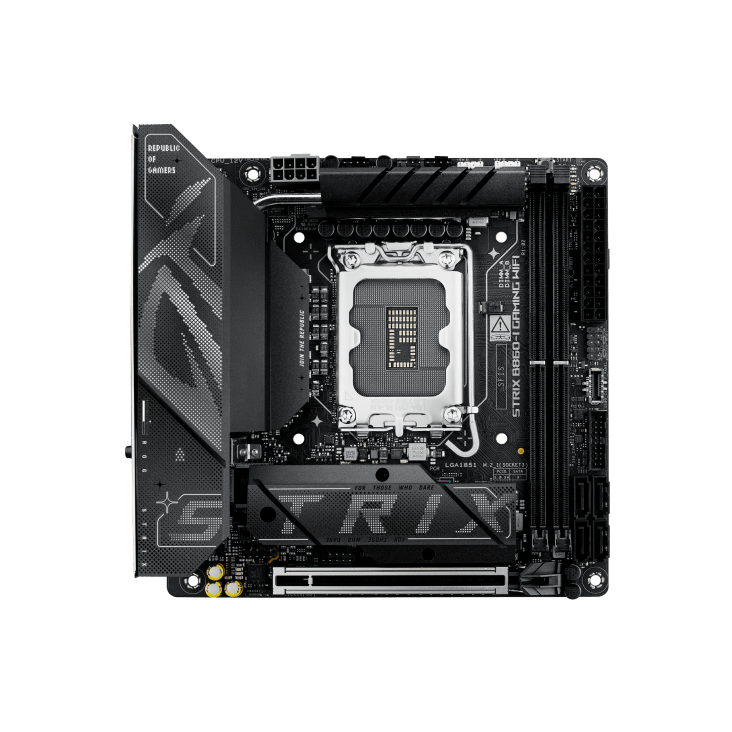

Mini-ITX — 17 × 17 см. Для миниатюрных ПК размером с PlayStation 4 или даже меньше. Слот есть только для одной видеокарты, можно поставить до двух модулей ОЗУ и до трех М.2 для SSD.

Размер материнской платы смотрите в характеристиках. Если в корпус вашего компьютера можно установить карту АТХ, то подойдут и модели меньшего размера.

Что такое сокет и какой нужен вам

Сокет — разъем для процессора. В разъем для Intel нельзя установить процессор AMD, и наоборот. Вот основные обозначения сокетов:

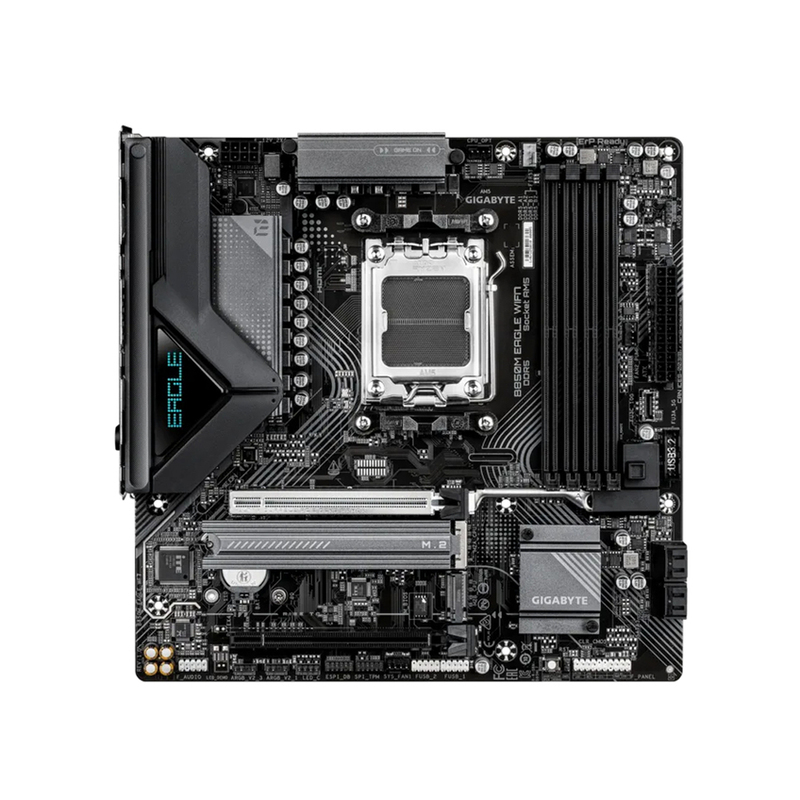

• AMD — AM4, AM5, sTRX4

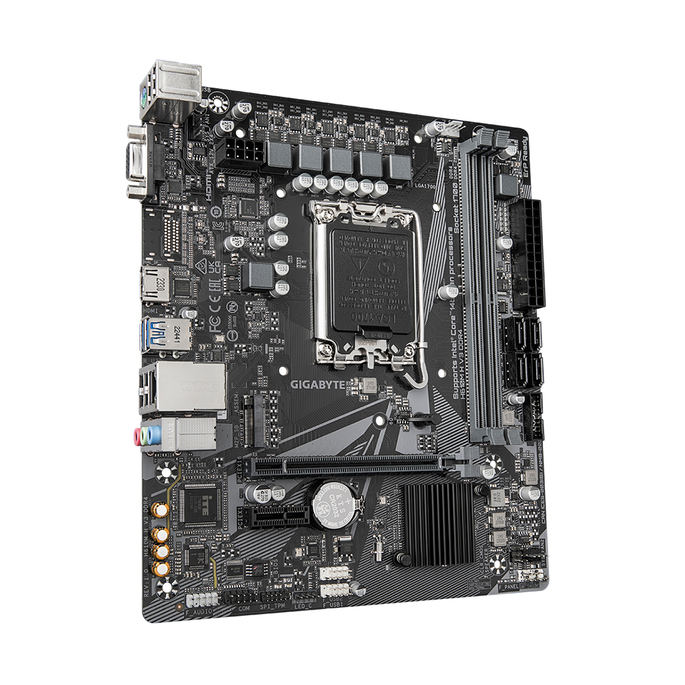

• Intel — LGA 1151, LGA 1151v2, LGA 1200, LGA 1700, LGA 2066

Если вы уже выбрали процессор для компьютера, поищите в его характеристиках графу «Сокет» — такой же должен быть и у материнской платы. Если хотите обновить материнскую плату в готовом компьютере, проверить сокет процессора можно прямо в Windows с программой CPU-Z. Откройте ее и найдите раздел «ЦПУ» — сокет процессора указан в строке «Форм-фактор».

Какой чипсет выбрать

Чипсет — это набор микросхем на плате, который отвечает за работу всех компонентов компьютера. Чем современнее и дороже чипсет, тем больше возможностей будет у ПК — для разгона процессора, подключения плат расширения.

Линейки чипсетов Intel обозначаются буквами B, H, Z и X.

• B и H — базовые чипсеты для ПК на базе Intel. Не позволяют разогнать процессор, имеют ограничение по количеству устанавливаемых компонентов.

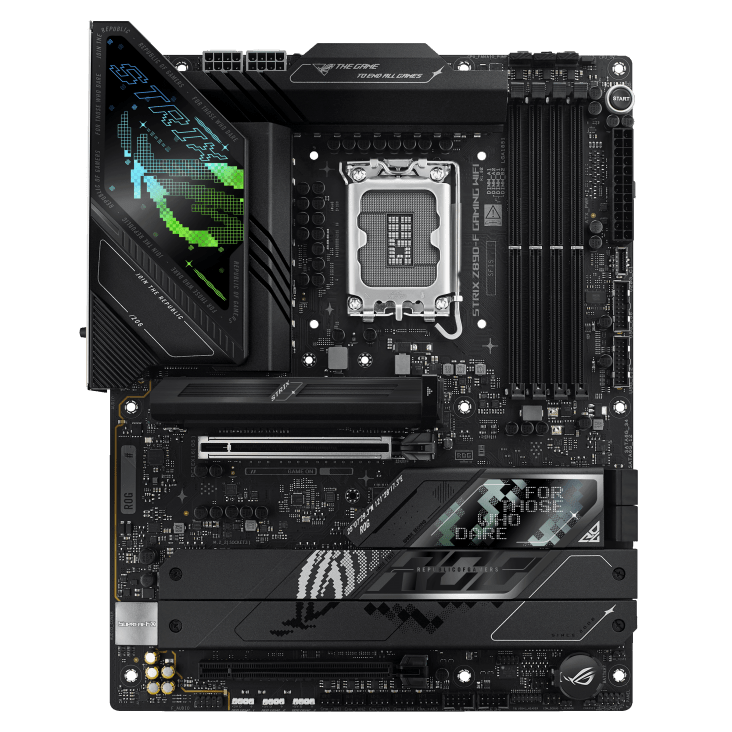

• Z — чипсет для флагманских игровых и рабочих компьютеров с поддержкой разгона процессора или оперативной памяти.
• X — вариант для вычислительных станций, чтобы проектировать «тяжелые» инженерные конструкции или рисовать 3D-графику. Для домашних компьютеров возможности такого чипсета избыточны.

Линейки чипсетов AMD — A, B, X и TRX.

• A — решение для домашних и офисных ПК, аналог чипсетов B и H у Intel.
• B — промежуточный вариант для тех, кто хочет разогнать процессор, но ограничен в бюджете.
• X — чипсет для тонкой настройки и разгона процессора и оперативной памяти, аналог чипсета Z от Intel.
• TRX — чипсет, разработанный под сверхпроизводительные процессоры Threadripper и экстремальный разгон.

Чтобы узнать, какой чипсет установлен в материнской плате, зайдите в ее характеристики на странице товара или на сайте производителя.

Что должно быть на плате

Слоты PCI-E. Нужны для видеокарты, карт с переходником для SSD M.2, модулей Wi-Fi, звуковых карт и других комплектующих. Для начала разберемся с длиной разъема:

• PCI-E x1 — для модулей Wi-Fi и звуковых карт
• PCI-E x4 и х8 — для плат расширения USB или SSD с переходником для слота M.2
• PCI-E x16 — для видеокарт

Помимо ширины разъема важно обращать внимание на версию, их сейчас пять. Например, для видеокарты RTX 3090 с интерфейсом PCI-E 4.0 на материнской плате должен быть порт длины x16 и версии 4.0 и выше, об этом написано в характеристиках видеокарты. Если вставить ее в слот PCI-E 3.0, производительность упадет в два раза.

Проверьте в характеристиках материнской платы количество разъемов PCI-E, их ширину и версию интерфейса. Убедитесь, что слотов нужного размера и интерфейса хватит для всех устройств, которые вы хотите подключить.

А если вам нужно подключить две видеокарты или больше, убедитесь, что на материнской плате есть несколько слотов PCI-E x16 и она поддерживает технологию SLI для видеокарт NVIDIA или CrossFire для AMD.

Слоты оперативной памяти. Найдите в характеристиках материнской платы раздел «Оперативная память», там указаны нужные стандарт и частота.

Цифра после букв DDR указывает на стандарт памяти — актуальны версии DDR4 и DDR5. Они не взаимозаменяемы — нельзя вставить оперативную память DDR4 в материнскую плату для DDR5 и наоборот. Поэтому для начала нужно решить, какую память вы будете покупать:

• DDR4 подойдет, если планируете через несколько лет собрать полностью новый компьютер с другой материнской платой или если у вас уже есть модули памяти DDR4.
• DDR5 выбирайте, если собираете компьютер, который потом обновите без замены материнской платы. Например, поменяв лишь видеокарту и докупив больший объем ОЗУ.

Учтите, что производительность DDR5 выше, чем у DDR4, а без замены материнской платы перейти на DDR5 вы не сможете. И через 4-5 лет для игры на максимальных настройках будет подходить только DDR5.

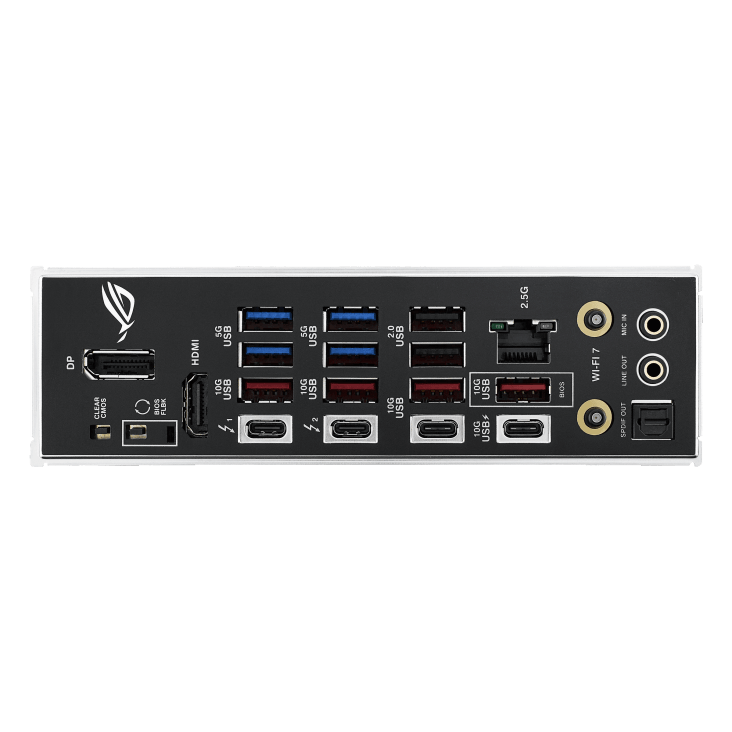

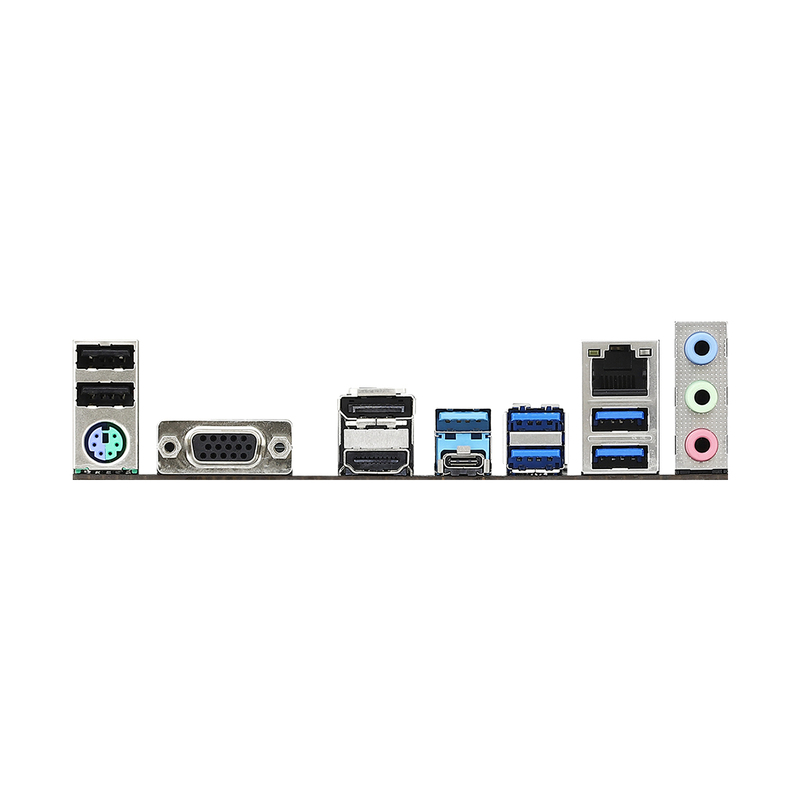

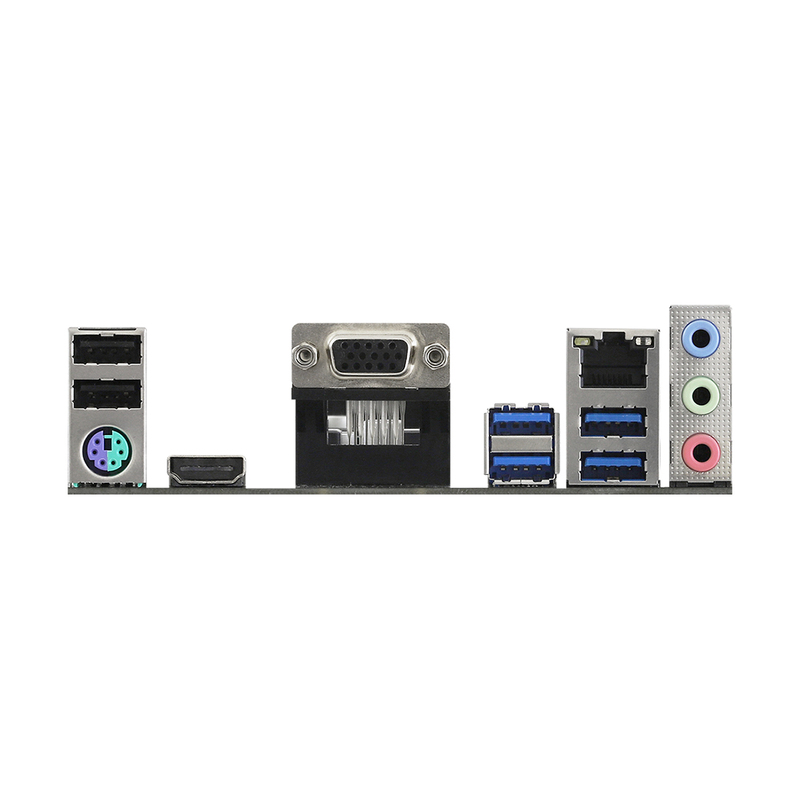

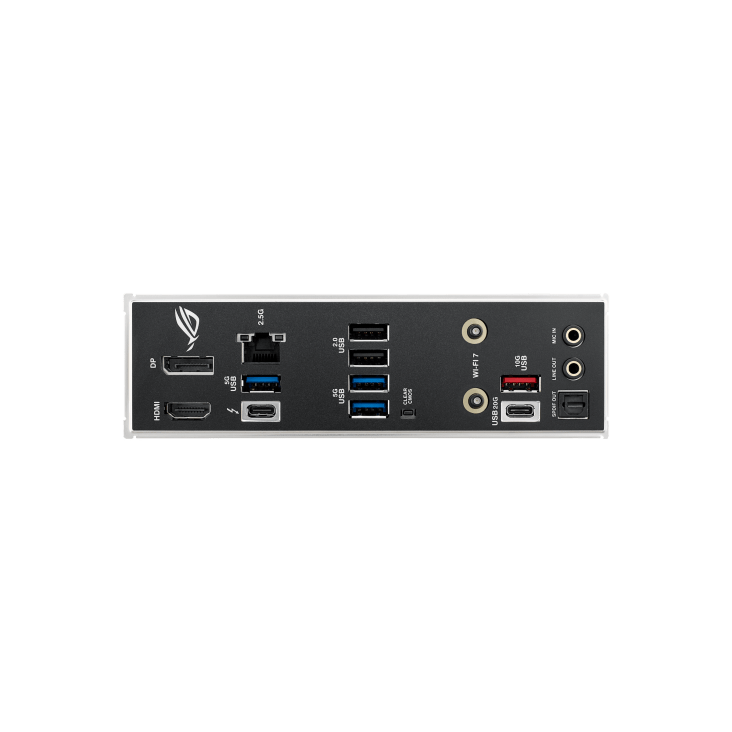

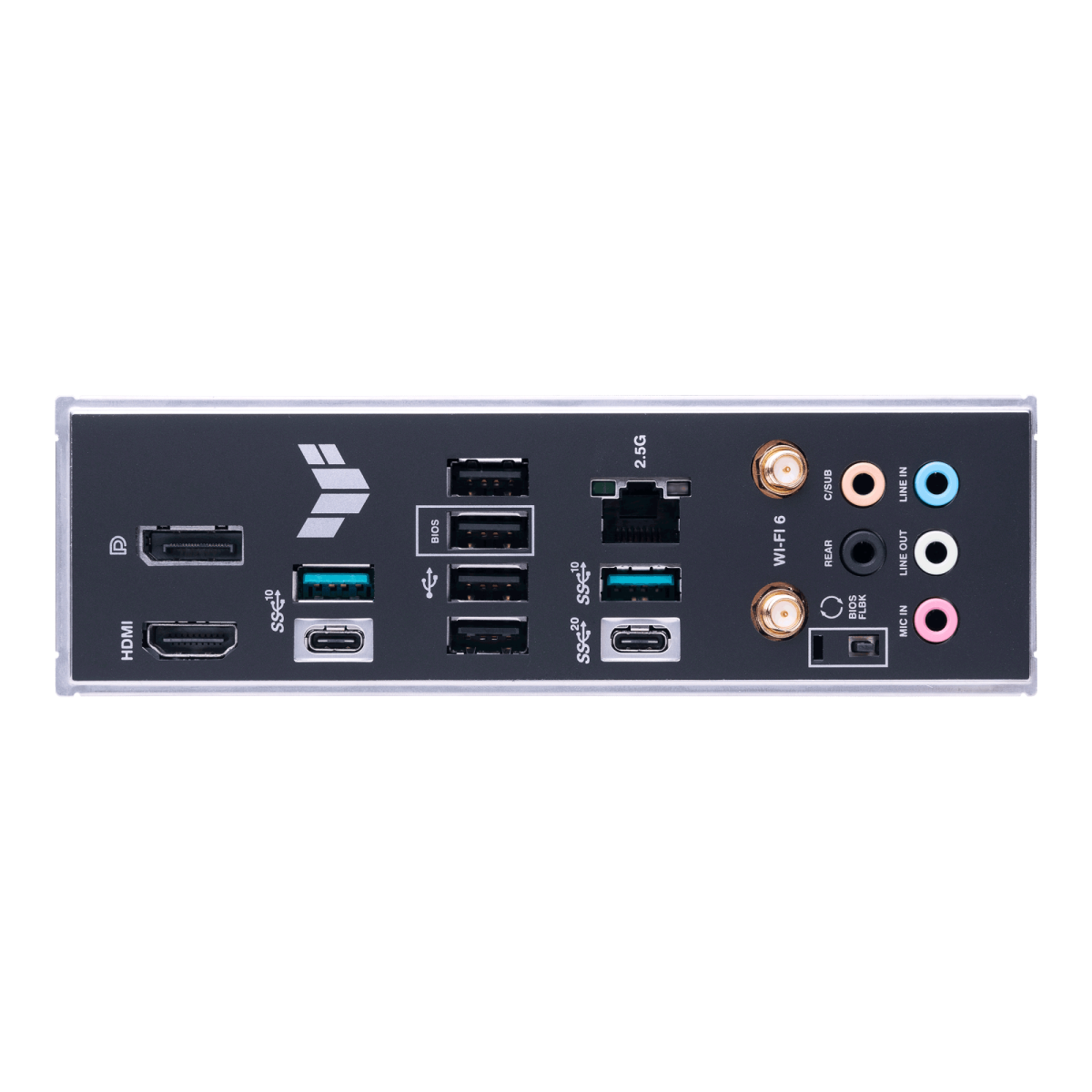

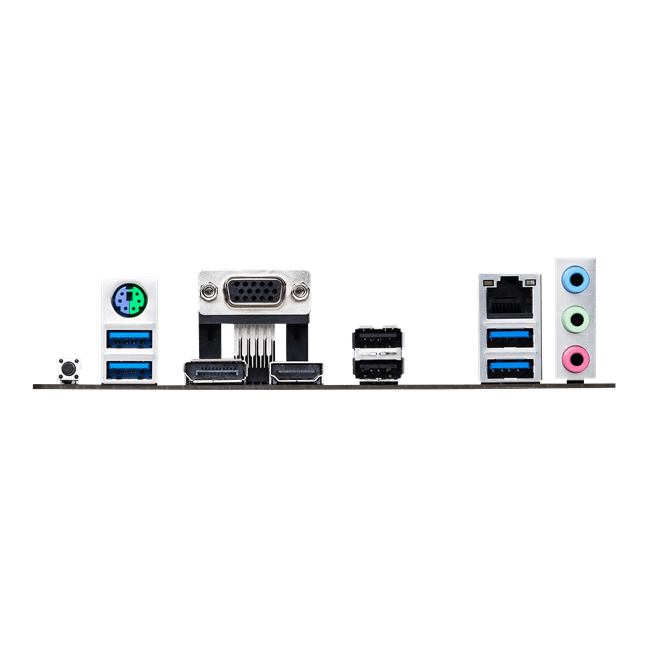

Порты USB на задней панели. Встречаются два типа: USB Type-A и USB Type-C. Смотрите не только на тип и количество портов, но и на версию интерфейса каждого разъема: от этого зависит, будут ли работать ваши аксессуары и с какой скоростью.

Актуальные версии интерфейса USB:

• USB 2.0 — подойдет для мышек, клавиатур, модулей Bluetooth и старых флешек.
• USB 3.0, 3.1, 3.2 Gen 2x2 — для флешек или внешних дисков со скоростью чтения больше 100 Мбайт/с, все устройства для USB 2.0 также поддерживаются.
• Thunderbolt 4 — для SSD-накопителей со скоростью больше 1 Гбайт/с, встречается только в USB Type-C.

Порт Ethernet. У каждой материнской платы есть минимум один такой порт. Он нужен, чтобы подключить компьютер к роутеру по кабелю.

Если вы планируете в будущем купить NAS-сервер для хранения библиотеки фильмов или рабочих файлов, выбирайте материнскую плату с двумя сетевыми портами — сможете соединить сервер с компьютером напрямую.

Даже недорогие материнские платы оснащаются портом с максимальной скоростью 1 Гбит/с. Существуют платы с портами 2,5 Гбит/с и больше, их стоит брать, только если ваш провайдер дает такие скорости или вам нужно передавать по локальной сети файлы, которые весят десятки гигабайт.

Wi-Fi- и Bluetooth-модули. Если пользуетесь проводными наушниками, а интернет к компьютеру проведен по кабелю, будет достаточно материнской платы без Bluetooth и Wi-Fi. Если эти модули понадобятся, вы сможете купить карту расширения и вставить ее в разъем PCI-E.

Разъемы SATA. HDD- и SSD-диски со скоростью до 600 Мбит/c подключаются по разъему SATA III. С ними все просто: достаточно проверить их количество, чтобы хватило для всех дисков.

Слоты M.2 для SSD. А вот со слотами M.2 нужно проверить не только их количество, но и интерфейсы. От этого зависит, с какой максимальной скоростью будут работать накопители. Какие есть варианты:

• PCI-E 2.0 x2 — до 1 Гбайт/с
• PCI-E 2.0 x4 — до 2 Гбайт/с
• PCI-E 3.0 x4 — до 4 Гбайт/с
• PCI-E 4.0 x4 — до 8 Гбайт/с
• PCI-E 4.0 x8 — до 16 Гбайт/с.

Чтобы получить максимальную скорость диска, убедитесь, что один из слотов M.2 поддерживает тот же интерфейс или более современный. Вы сможете подключить диск со скоростью записи и чтения больше 5 Гбайт/с в слот с интерфейсом PCI-E 3.0 x4, но скорость упадет до 4 Гбайт/с.
